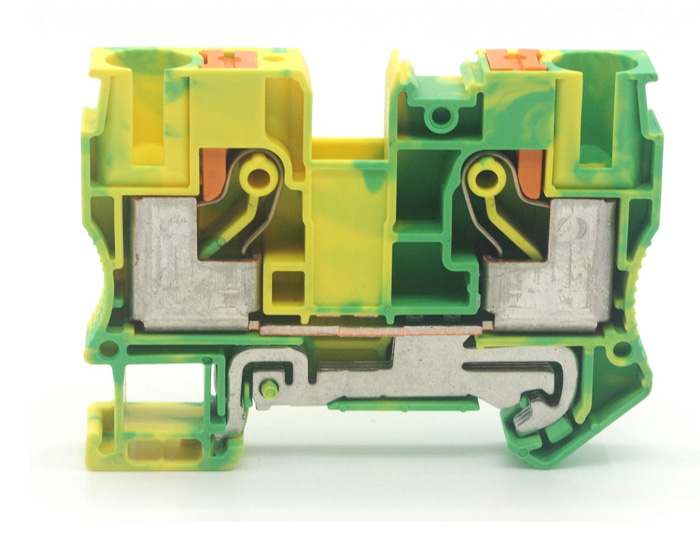

PT10-PE
產品類型直通式接線端子應用領域鐵路工業機械工程工廠工程連接量2行數1電位1絕緣特性過電壓類別III污染等級3電氣特性額定浪涌電壓8 kV額定條件下的最大功耗1.82…
點擊數：3346
詳細描述
- 技術參數
- 尺寸圖
- 訂購方式
- 相關附件
- pdf下載
| 產品類型 | 直通式接線端子 |
| 應用領域 | 鐵路工業 |
| 機械工程 | |
| 工廠工程 | |
| 連接量 | 2 |
| 行數 | 1 |
| 電位 | 1 |
| 絕緣特性 | |
| 過電壓類別 | III |
| 污染等級 | 3 |
| 額定浪涌電壓 | 8 kV |
| 額定條件下的最大功耗 | 1.82 W |
| 每層的連接數量 | 2 |
| 額定橫截面 | 10 mm2 |
| 剝線長度 | 18 mm |
| 塞規 | A6 |
| 連接符合標準 | IEC 60947-7-1 |
| 硬導線橫截面 | 0.5 mm2 ... 16 mm2 |
| 橫截面 AWG | 20 ... 6 |
| 柔性導線橫截面 | 0.5 mm2 ... 16 mm2 |
| 導線橫截面，柔性[AWG] | 20 ... 8 |
| 柔性導線橫截面（套管，帶/不帶塑料絕緣管） | 0.5 mm2 ... 10 mm2 |
| 柔性導線橫截面（帶塑料絕緣管的套管） | 0.5 mm2 ... 10 mm2 |
| 柔性導線橫截面（具有相同橫截面的2根導線，帶TWIN套管和塑料套管） | 0.5 mm2 ... 4 mm2 |
| 2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管 | 1.5 mm2 ... 4 mm2 |
| 標稱電流 | 57 A |
| 最大負載電流 | 70 A (具有16 mm2導線橫截面，剛性) |
| 額定電壓 | 1000 V |
| 額定橫截面 | 10 mm2 |
| 直接插拔式連接橫截面 | |
| 硬導線橫截面 | 1 mm2 ... 16 mm2 |
| 柔性導線橫截面（套管，帶/不帶塑料絕緣管） | 4 mm2 ... 10 mm2 |
| 柔性導線橫截面（帶塑料絕緣管的套管） | 2.5 mm2 ... 10 mm2 |
| 額定參數 (ATEX/IECEx) | |
| ATEX證書 | SEV 13 ATEX 0159 U |
| IEC防爆證書 | IECEx SEV 13.0005 U |
| 標識 | Ex eb IIC Gb |
| 工作溫度范圍 | -60 °C ... 110 °C |
| Ex認證附件 | 3212057 D-PT 10 |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| 插入式橋接件 / FBS 2-10 / 3005947 | |
| 插入式橋接件 / FBS 5-10 / 3005948 | |
| 橋接數據 | 48 A / 10 mm2 |
| 防爆溫度上升 | 40 K (52.5 A / 10 mm2) |
| 標稱工作電壓 | 500 V |
| 用于使用橋接件進行橋接 | 550 V |
| 額定絕緣電壓 | 500 V |
| Ex等級 常規 | |
| 額定電流 | 52.5 A |
| 最大負載電流 | 61.5 A |
| 接觸電阻 | 0.43 mΩ |
| Ex 連接數據 概述 | |
| 額定橫截面 | 10 mm2 |
| 額定接線容量AWG | 8 |
| 剛性接線容量 | 0.5 mm2 ... 16 mm2 |
| 接線容量AWG | 20 ... 6 |
| 柔性接線容量 | 0.5 mm2 ... 10 mm2 |
| 接線容量AWG | 20 ... 8 |
| 寬度 | 10.2 mm |
| 端板寬度 | 2.2 mm |
| 高度 | 49.5 mm |
| NS 35/15高度 | 58 mm |
| NS 35/7,5高度 | 50.5 mm |
| 長度 | 67.7 mm |
| 顏色 | 灰色 |
| 阻燃等級，符合UL 94 | V0 |
| 絕緣材料組 | I |
| 絕緣材料 | PA |
| 低溫下的靜態絕緣材料應用 | -60 °C |
| 絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 絕緣材料相對溫度指數（電氣，UL 746 B） | 130 °C |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量熱釋熱NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通過 |
| 煙霧比光密度NFPA 130 (ASTM E 662) | 通過 |
| 煙氣毒性NFPA 130 (SMP 800C) | 通過 |
| 電涌電壓測試 | |
| 測試電壓設定值 | 9.8 kV |
| 結果 | 通過測試 |
| 溫升測試 | |
| 溫度上升要求測試 | 溫度上升 ≤ 45 K |
| 結果 | 通過測試 |
| 短時耐受電流 10 mm2 | 1.2 kA |
| 短時耐受電流 16 mm2 | 1.92 kA |
| 結果 | 通過測試 |
| 工頻耐受電壓 | |
| 測試電壓設定值 | 2.2 kV |
| 結果 | 通過測試 |
| 機械參數 | |
| 開口式側板 | 是 |
| 機械強度 | |
| 結果 | 通過測試 |
| 載體上的附件 | |
| DIN導軌/固定支點 | NS 35 |
| 測試力設定值 | 5 N |
| 結果 | 通過測試 |
| 導線損壞和松動測試 | |
| 旋轉速度 | 10 rpm |
| rpm | 135 |
| 導線橫截面／重量 | 0.5 mm2 / 0.3 kg |
| 10 mm2 / 2 kg | |
| 16 mm2 / 2.9 kg | |
| 結果 | 通過測試 |
| 老化 | |
| 溫度循環 | 192 |
| 結果 | 通過測試 |
| 針焰測試 | |
| 暴露時間 | 30 s |
| 結果 | 通過測試 |
| 振蕩/寬頻帶噪音 | |
| 規格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 頻譜 | 1類，B級使用壽命測試，在車體上進行 |
| 頻率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等級 | 1.857 (m/s2)2/Hz |
| 加速度 | 0.8g |
| 每軸的測試周期 | 5 h |
| 測試方向 | X-, Y- 與 Z-軸 |
| 結果 | 通過測試 |
| 沖擊 | |
| 規格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脈沖波形 | 半弦 |
| 加速度 | 5g |
| 電擊時間 | 30毫秒 |
| 每個方向的電擊次數 | 3 |
| 測試方向 | X-, Y- 與 Z-軸 （正向與負向） |
| 結果 | 通過測試 |
| 環境條件 | |
| 環境溫度（運行） | -60 °C ... 105 °C (最高短期工作溫度，電氣特性相對溫度。) |
| 環境溫度（存放/運輸） | -25 °C ... 60 °C (短期內（不超過24 小時），-60 °C到+70 °C) |
| 環境溫度（組裝） | -5 °C ... 70 °C |
| 環境溫度（執行） | -5 °C ... 70 °C |
| 允許濕度（存放/運輸） | 30 % ... 70 % |
| 連接符合標準 | IEC 60947-7-1 |
| 安裝類型 | NS 35/7,5 |
| NS 35/15 |
