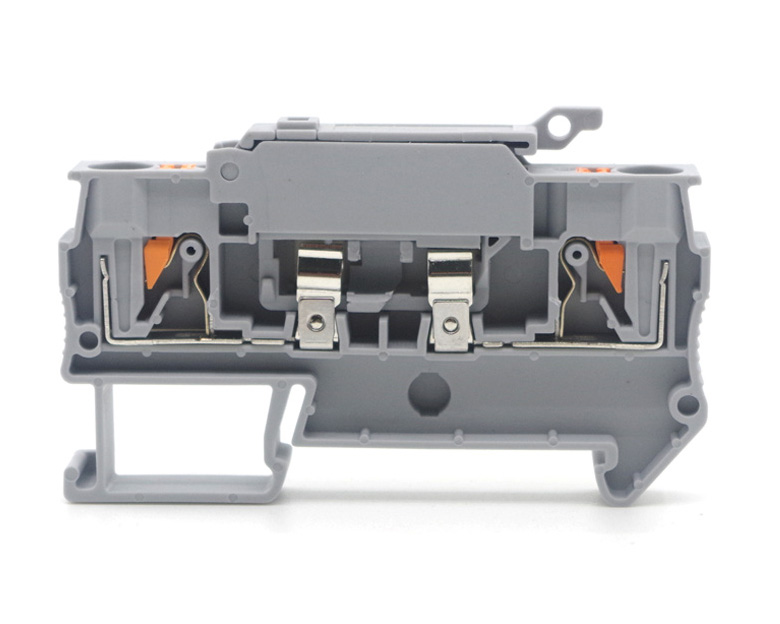

PTC4-HESI
概述電流取決于所用的保險絲，電壓取決于指示燈。產品屬性產品類型保險絲端子連接量2行數1電位1絕緣特性過電壓類別III污染等級3電氣特性保險絲類型玻璃 / 陶瓷 / …
點擊數：4705
詳細描述
- 技術參數
- 尺寸圖
- 訂購方式
- 相關附件
- pdf下載
| 概述 | 電流取決于所用的保險絲，電壓取決于指示燈。 |
| 產品類型 | 保險絲端子 |
| 連接量 | 2 |
| 行數 | 1 |
| 電位 | 1 |
| 絕緣特性 | |
| 過電壓類別 | III |
| 污染等級 | 3 |
| 保險絲類型 | 玻璃 / 陶瓷 / ... |
| 額定浪涌電壓 | 6 kV |
| 額定條件下的最大功耗 | 1.02 W |
| 保險絲 | G / 5 x 20 |
| 最大功率損耗 | 最大 1.6 W (單排保險絲端子，在發生過載時提供保護) |
| 最大 1.6 W (多個保險絲端子相互連接，在發生過載時提供保護) | |
| 最大 4 W (單排保險絲端子，在短路時提供保護) | |
| 最大 2.5 W (多個保險絲端子相互連接，在短路時提供保護) |
| 每層的連接數量 | 2 |
| 額定橫截面 | 4 mm2 |
| 第一層 | |
| 剝線長度 | 10 mm ... 12 mm |
| 塞規 | A4 |
| 連接符合標準 | IEC 60947-7-3 |
| 硬導線橫截面 | 0.2 mm2 ... 6 mm2 |
| 橫截面 AWG | 24 ... 10 |
| 柔性導線橫截面 | 0.2 mm2 ... 4 mm2 |
| 導線橫截面，柔性[AWG] | 24 ... 12 |
| 柔性導線橫截面（套管，帶/不帶塑料絕緣管） | 0.25 mm2 ... 4 mm2 |
| 柔性導線橫截面（帶塑料絕緣管的套管） | 0.25 mm2 ... 4 mm2 |
| 2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管 | 0.5 mm2 ... 1 mm2 |
| 標稱電流 | 6.3 A |
| 最大負載電流 | 6.3 A (電流取決于所用的保險絲) |
| 額定電壓 | 500 V |
| 額定橫截面 | 1 mm2 |
| 第一層 直接插拔式連接橫截面 | |
| 硬導線橫截面 | 0.5 mm2 ... 6 mm2 |
| 柔性導線橫截面（套管，帶/不帶塑料絕緣管） | 0.5 mm2 ... 4 mm2 |
| 柔性導線橫截面（帶塑料絕緣管的套管） | 0.5 mm2 ... 4 mm2 |
| 額定參數 (ATEX/IECEx) | |
| 標識 | Ex ec llC Gc |
| 工作溫度范圍 | -60 °C ... 130 °C |
| Ex認證附件 | 3270100 D-PTC 2,5-TWIN-MT |
| 3030721 ATP-ST 4 | |
| 1204517 SZF 1-0,6X3,5 | |
| 1207608 ST-BW | |
| Ex 連接數據 概述 | |
| 額定橫截面 | 4 mm2 |
| 額定接線容量AWG | 12 |
| 剛性接線容量 | 0.2 mm2 ... 6 mm2 |
| 接線容量AWG | 24 ... 10 |
| 柔性接線容量 | 0.2 mm2 ... 4 mm2 |
| 接線容量AWG | 24 ... 12 |
| 柔性導線橫截面，不帶絕緣套管的最小冷壓頭 | 0.14 mm2 |
| 柔性導線橫截面，不帶絕緣套管的最大冷壓頭 | 2.5 mm2 |
| 單線/接線點，柔性，帶冷壓頭，不帶塑料套管，AWG | 26 ... 12 |
| 寬度 | 8.2 mm |
| 端板寬度 | 2.2 mm |
| 高度 | 35.3 mm |
| NS 35/15高度 | 50.3 mm |
| NS 35/7,5高度 | 42.8 mm |
| 長度 | 67.8 mm |
| 顏色 | 黑色 |
| 阻燃等級，符合UL 94 | V0 |
| 絕緣材料組 | I |
| 絕緣材料 | PA |
| 低溫下的靜態絕緣材料應用 | -60 °C |
| 絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 絕緣材料相對溫度指數（電氣，UL 746 B） | 130 °C |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量熱釋熱NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通過 |
| 煙霧比光密度NFPA 130 (ASTM E 662) | 通過 |
| 煙氣毒性NFPA 130 (SMP 800C) | 通過 |
| 機械參數 | |
| 開口式側板 | 是 |
| 振蕩/寬頻帶噪音 | |
| 規格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 頻譜 | 2類，B級使用壽命測試，在轉向架上進行 |
| 頻率 | f1 = 5 Hz 到 f2 = 250 Hz |
| ASD等級 | 6.12 (m/s2)2/Hz |
| 加速度 | 3.12g |
| 每軸的測試周期 | 5 h |
| 測試方向 | X-, Y- 與 Z-軸 |
| 結果 | 通過測試 |
| 沖擊 | |
| 規格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脈沖波形 | 半弦 |
| 加速度 | 30g |
| 電擊時間 | 18毫秒 |
| 每個方向的電擊次數 | 3 |
| 測試方向 | X-, Y- 與 Z-軸 （正向與負向） |
| 結果 | 通過測試 |
| 環境條件 | |
| 環境溫度（運行） | -60 °C ... 105 °C (最高短期工作溫度，電氣特性相對溫度。) |
| 環境溫度（存放/運輸） | -25 °C ... 60 °C (短期內（不超過24 小時），-60 °C到+70 °C) |
| 環境溫度（組裝） | -5 °C ... 70 °C |
| 環境溫度（執行） | -5 °C ... 70 °C |
| 允許濕度（存放/運輸） | 30 % ... 70 % |
| 連接符合標準 | IEC 60947-7-3 |
| 安裝類型 | NS 35/7,5 |
| NS 35/15 |
