KV225A-5P
接線板，水平并列安裝并帶有內置電源的模塊，標稱工作電壓: 690 V， 額定電流: 41 A，連接量: 7， 接線方式: 直插式連接， 線路觸點， 額定接線容量: …
點擊數：1451
pdf文件下載：點擊下載
詳細描述
- 技術參數

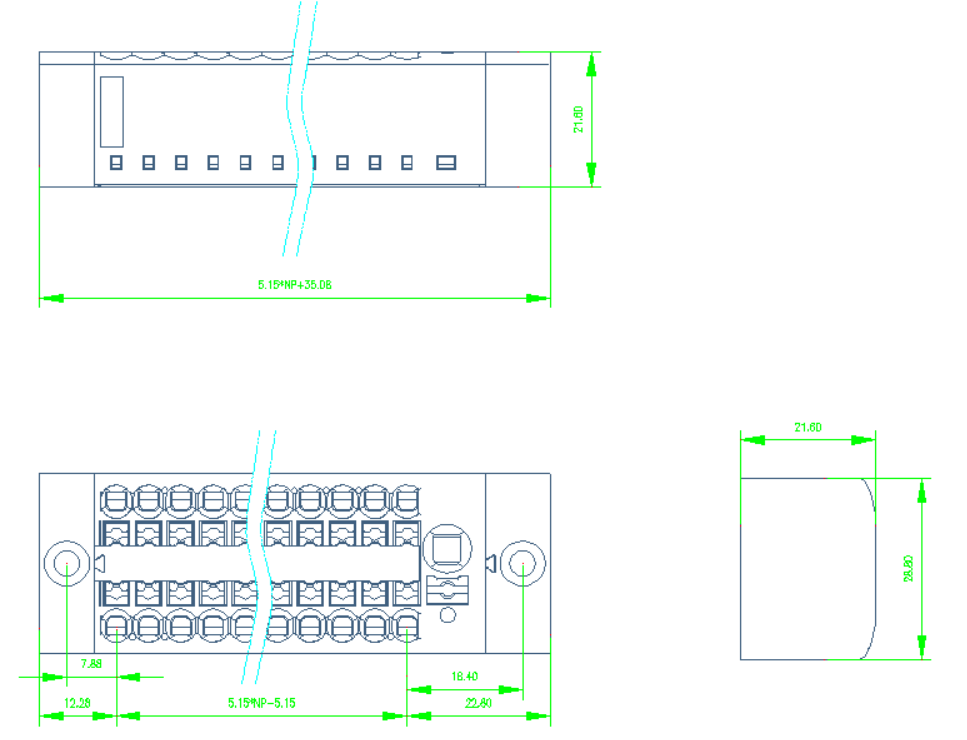

- 尺寸圖
- 訂購方式
- 相關附件
- pdf下載
接線板， 水平并列安裝并帶有內置電源的模塊， 標稱工作電壓: 690 V， 額定電流: 41 A，
連接量: 7， 接線方式: 直插式連接， 線路觸點， 額定接線容量: 6 mm2，
橫截面: 0.5 mm2 - 10 mm2， 直插式連接， 負載觸點， 橫截面: 0.14 mm2 - 4 mm2，
安裝方式: NS 35/7,5， NS 35/15， 顏色: 灰色、紅色、藍色、黃色
| 安裝技術) | ||
| 1 | 進線、最小可接導線截面積 [mm2]多股軟線、單股硬線 | 0,5 - 6 mm2、0,5 -10 mm2 |
| 2 | 出線、最小可接導線截面積 [mm2] | 0,2 - 2.5 mm2、0,2 -4 mm2 |
| 3 | 適用導線類型 | 一進十出e+f |
| 4 | 連接方式 | 直插式 |
| 5 | 外殼材料 | PA66-94V0 |
| 6 | 導電件材料 | 紫銅 |
| 7 | 彈片材料 | 進口高彈性不銹鋼 |
| 8 | 額定電壓 EN | 690V |
| 9 | 可承受瞬間峰值電壓 | 4 kV |
| 10 | 污染等級 | 2 |
| 11 | 額定電流 EN | 32 A/57A |
| 12 | 重量 |
|
| 13 | 顏色 | 灰色、紅色、黃色、藍色 |
| 14 | 配線方向 | 側面接線 |
| 15 | 可接導線數量 | 10 |
| 16 | 額定浪涌電壓 | 8KV |
| 17 | 最小剝線長度 | 8 mm |
| 18 | 最大剝線長度 |
10mm |
