產品介紹

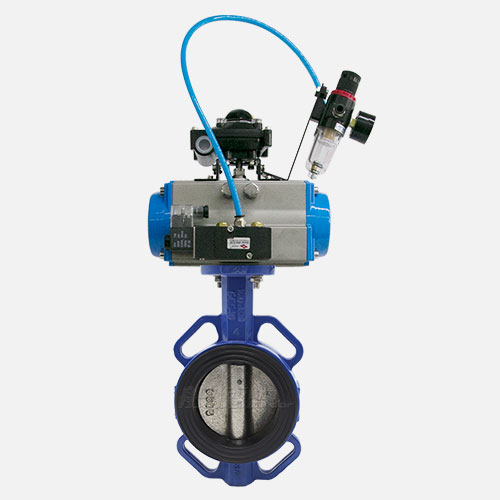

上海精工閥門廠公司生產的D671X寬邊對夾氣動蝶閥，在對夾蝶閥上面配上氣動執行器。它的優點在于，氣動執行器的執行速度相對較快，不需要工人親力親為，很大程度上節約了人力資源和時間。氣動對夾蝶閥可用于現場要求空間比較窄、管道距離較短的場合。蝶閥體內無連桿、螺栓等、工作可靠、使用壽命長，可以多工位安裝，不受介質流向影響。D671X寬邊對夾氣動蝶閥廣泛地應用到冶金、電力、石油、化工以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的裝置。
主要參數
【產品型號】: D671X-16
【通徑】: DN40-350
【公稱壓力】: PN1.0/1.6MPa
【適用溫度】: 0----80°C
【適用介質】: 淡水、污水、海水、弱酸堿性介質等
【閥體材質】: 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼等
詳細參數
| 閥門執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 上法蘭尺寸 | 側法蘭尺寸 | ||
| 參照標準 | GB/T12238 | GB/T12221 | GB/T13927-2008 | ISO5211 | CLASS150/PN6/PN10/PN16/5K/10K/TABLED/TABLE | |||
| 主要零部件信息 | 名稱 | 閥體 | 閥板 | 閥座 | 閥桿 | |||
| 材質 | 鑄鐵/球墨鑄鐵/不銹鋼 | 球墨鑄鐵/不銹鋼 | 乙丙橡膠/四氟乙烯 | 不銹鋼 | ||||
| D71X-10尺寸信息 | DN | IN | H1 | H2 | H3 | ΦA | ΦB | L |
| 40 | 1.5" | 65 | 128 | 32 | 110 | 95 | 33 | |
| 50 | 2" | 75 | 129 | 32 | 125 | 105 | 43 | |
| 65 | 2.5" | 82 | 136 | 32 | 145 | 127 | 46 | |
| 80 | 3" | 99 | 153 | 32 | 160 | 145 | 46 | |
| 100 | 4" | 110 | 167 | 32 | 190.5 | 165 | 52 | |
| 125 | 5" | 125 | 193 | 32 | 216 | 200 | 56 | |
| 150 | 6" | 145 | 209 | 32 | 241.3 | 225 | 56 | |
| 200 | 8" | 170 | 251 | 40 | 298.4 | 280 | 60 | |
| 250 | 10" | 210 | 280 | 45 | 361.9 | 350 | 68 | |
| 300 | 12" | 240 | 315 | 45 | 431.8 | 400 | 78 | |
| 350 | 14" | 260 | 348 | 45 | 476.2 | 445 | 78 | |
