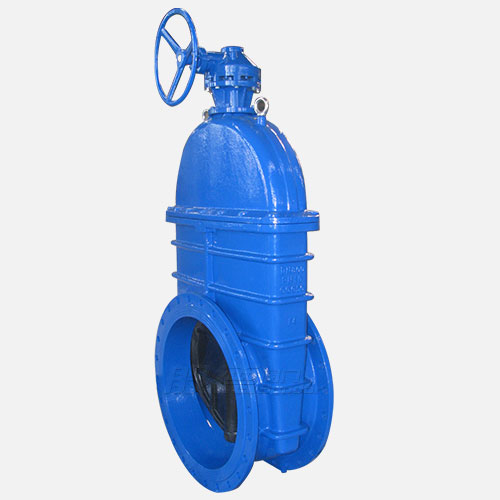

產品介紹
大口徑軟密封閘閥采用優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長?？闪⑹交蚺P式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、冶金、電廠等行業。
主要參數
【產品型號】: Z45X
【通徑】: 500-1200mm
【公稱壓力】: 1.0-1.6Mpa
【適用溫度】: 0-80℃
【適用介質】: 水、油、氣等
【閥體材質】: 球鐵
詳細參數
| 閥門執行標準 | 名稱 | 試驗標準 | 法蘭標準 | |||
| 參照標準 | GB13927 AP1598 | GB/T 17241.6 GB9113 | ||||
| 主要零部件信息 | 名稱 | 閥體 | 閘板 | 閥桿 | 閥蓋 | 密封圈 |
| 材質 | 球墨鑄鐵、鑄鋼 | 球墨鑄鐵＋三元乙丙或丁腈橡膠 | 不銹鋼 | 球墨鑄鐵、鑄鋼 | / | |
| 尺寸信息 | DN | L | H | a | d | c |
| 700 | 610 | 1390 | 700 | 895/910 | 840 | |
| 800 | 660 | 1520 | 800 | 1015/1025 | 950 | |
| 900 | 711 | 1860 | 900 | 1115/1125 | 1050 | |
| 1000 | 811 | 1980 | 1000 | 1230/1255 | 1160/1170 | |
| 1200 | 1015 | 2540 | 1200 | 1455/1485 | 1380/1390 | |
