產品介紹

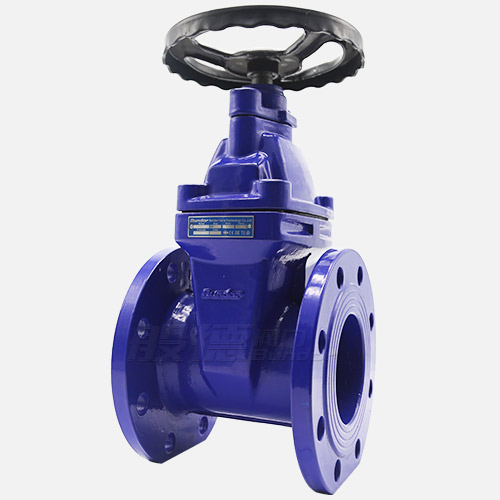

軟密封閘閥Z45X-16Q是上海精工閥門廠生產的彈性座軟密封閘閥，利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良，漏水和生銹的現象。軟密封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻?？蓮V泛用于自來水，污水，建筑，輕紡，電力，船舶，冶金，能源系統能流體管線上作為調節和截流裝置使用。
主要參數
【產品型號】: Z45X-16Q
【通徑】: DN50-1200
【公稱壓力】: PN16
【適用溫度】: -20～120℃
【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等
【閥體材質】: 球墨鑄鐵
詳細參數
| 閥門執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 連接法蘭尺寸 | |
| 參照標準 | DIN 3352 | DIN 3202 | DIN 3230 | DIN EN 1092 | ||
| 主要零部件信息 | 名稱 | 1-閥體 | 2-閥座密封 | 3-閥瓣 | 4-閥軸 | 5-手輪 |
| 材質 | 球墨鑄鐵DI | EPDM | 球墨鑄鐵DI+EPDM | 2Cr13 | DI | |
| 尺寸信息 | 公稱尺寸 | 結構長度F4 | PN16 | |||
| DN | NPS（英寸） | L | ΦA | ΦB | ΦC | |
| 50 | 2'' | 150 | 165 | 125 | 102 | |
| 65 | 2 1/2'' | 170 | 185 | 145 | 122 | |
| 80 | 3'' | 180 | 200 | 160 | 138 | |
| 100 | 4'' | 190 | 220 | 180 | 158 | |
| 125 | 5'' | 200 | 250 | 210 | 188 | |
| 150 | 6'' | 210 | 285 | 240 | 212 | |
| 200 | 8'' | 230 | 340 | 295 | 268 | |
| 250 | 10'' | 250 | 405 | 355 | 320 | |
| 300 | 12'' | 270 | 460 | 410 | 378 | |
| 350 | 14'' | 290 | 520 | 470 | 438 | |
| 400 | 16'' | 310 | 580 | 525 | 490 | |
| 450 | 18'' | 330 | 640 | 585 | 550 | |
| 500 | 20'' | 350 | 715 | 650 | 610 | |
| 600 | 24'' | 390 | 840 | 770 | 725 | |
| 700 | 28'' | 430 | 910 | 840 | 795 | |
| 800 | 32'' | 470 | 1025 | 950 | 900 | |
| 900 | 36'' | 510 | 1125 | 1050 | 1000 | |
| 1000 | 40'' | 550 | 1255 | 1170 | 1115 | |
| 1200 | 48'' | 630 | 1485 | 1390 | 1330 | |
